A.表面干燥时间测定
常用的方法有吹棉球法、指触法〔GB 1728—79 (88)〕和小玻璃球法（GB 6753.2—86）。
吹棉球法是在漆膜表面上放一脱脂棉球，用嘴沿水平方向轻吹棉球，如能吹走而膜面不留有棉丝，即认为表面干燥。指触法是以手指轻触漆膜表面，如感到有些发黏，但无漆粘在手指上，即认为表面干燥或称触指干。
小玻璃球法是将约0.5g 的直径为125~250um的小玻璃球于50~150mm的高度倒在漆膜表面上，当漆膜上的小玻璃球能用刷子轻轻刷离，而不损伤漆膜表面时，即认为达到表面干燥，记录其时间。按产品规定判断是否合格。

严重过烘干，漆膜烤焦,机械强度严重下降

B.实际干燥时间测定
常用的有压滤纸法、压棉球法、刀片法和厚层干燥法。我国国家标准GB 1728—79 (88）有详细规定。在ISO9117—1990标准中用对涂层施加负载以测定完全干燥程度的方法。

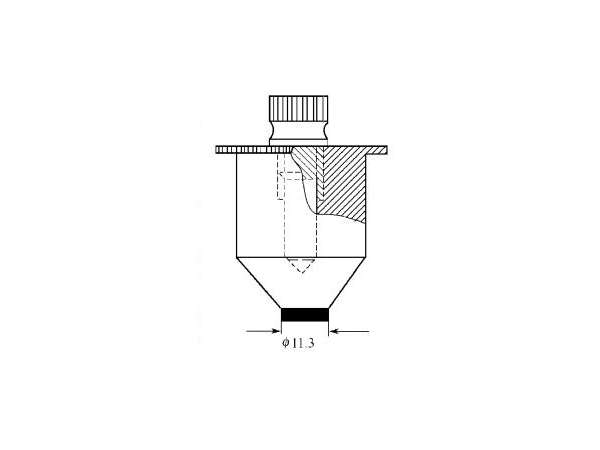

压滤纸法是在漆膜上用干燥试验器（如图所示）压上一片定性滤纸，经30s后移去试验器，将样板翻转而滤纸能自由落下，即认为实际干燥。同样，压棉球法采用30s后移去试验器和脱脂棉球，若漆膜上无棉球痕迹及失光现象，即为实际干燥。刀片法使用保险刀片，适用于厚涂层和腻子膜。厚层干燥法主要用于绝缘漆。

涂料的干燥和涂膜的形成是一个进行得很缓慢的和连续的过程，因此为了能观察到干燥过程中的整个变化，可以用自动干燥时间测定器。利用电机通过减速箱带动齿轮，以 30mm/h的缓慢速度在漆膜上直线走动，全程共24h。随着漆膜的逐渐干燥，齿轮痕迹也逐步由深至浅，直至全部消失。另一种是利用电机带动盛有细沙的漏斗，在涂有漆膜的样板上缓慢移动，沙子就不断地掉落在漆膜上形成直线状的沙粒痕迹，以测定干燥的不同阶段所需要的时间。较先进的有利用针尖缓慢地在漆膜上画出半径5cm的圆，画一圈需24h，这样就可在较小的试板面积上观察漆膜随时间而变化的干燥程度。

登王水性涂料（安庆廠）廠区平面图

登王涂料创立于1986年11月，主要产制工业用烤漆、喷漆及各种环氧树脂相关应用产品，30多年以来，登王公司不断研究发展与创新，先后开发轮圈涂料、自行车涂料、塑胶涂料、保温杯涂料、水性涂料、粉末涂料、重防腐涂料、地板涂料、粘合剂（A.B胶/复合材胶）、渔具涂料、灯饰涂料、运动器材涂料、工具机涂料、木器涂料、鞋材钮扣金属涂料广泛的应用在各行各业。可直接联系全国统一客服热线：400-828-1501/0512-63966888我们期待您的来电
