福特（FORD）粘度杯适用于测定牛顿型或近似牛顿型的色漆、清漆、喷漆以及类似流体的粘度。它是将待测定的流体装满福特粘度杯，然后测定流体从标准孔流出的时间。福特粘度杯测定法对许多色漆和其它涂料以及这些物料兑稀粘度的测定非常有用，但仅限于牛顿型流体或近似牛顿型流体的粘度测定。要获得满意且重现性好的测量结果，应当正确选择符合规定测量粘度范围的福特粘度杯型号。福特粘度杯不适合测量高粘度以及膏状体的物料粘度。

Ford福特粘度杯示意圖

福特粘度杯是用于对化工原料进行粘度测定的，用户在使用前应当按相关规定建立适当的安全和卫生防护措施并确定规章制度。与化工原料接触有关的安全问题应当由用户予以确立，不属本说明书的说明范围。

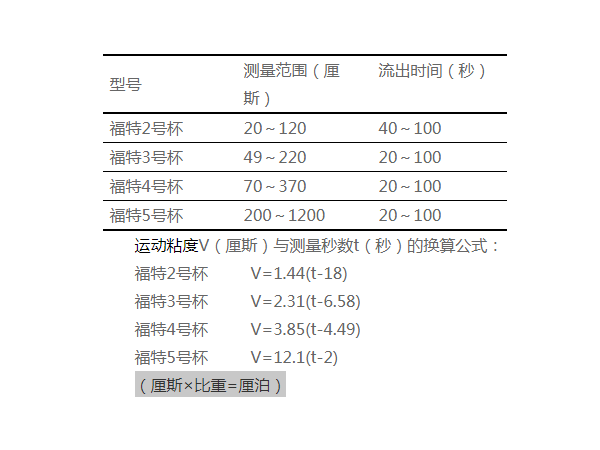

结构及规格

福特粘度杯是基于ASTM D1200标准制造的，阳极氧化铝杯体，黄铜漏嘴，具有良好的耐腐蚀和耐溶剂性能，轻巧且能经受使用和清洗过程中的磨损。杯体外形采用了不同于ASTM D1200建议的样式，而是采用了类似于ISO粘度杯的样式，清洗和放置更稳便。粘度杯在出厂前均经过标准油校正。如果在使用中因某种原因松动过漏嘴或将漏嘴从杯中取出，应按ASTM D1200规定重新校正后才能继续使用。

操作步骤

1. 测定应在不通风、无急剧温度变化的室内进行，室温应控制在22～28℃之间。
2. 用福特粘度杯进行测定时，样品温度应为25℃或采用客户间协商温度。试验过程中温度漂移应保持最小，且不可超过±0.2℃。
3. 试验物料的样品应为目视均相物，且无任何异物或空气泡。
4. 使样品温度稍低于所要求的测定温度，然后将1品托罐内装满2/3的样品在往复振荡机上剧烈地搅拌10分钟。搅拌后使样品静置不受干扰，并进一步将样品温度调节到所要求的温度。10分种后开始测定粘度。
5. 使用适当的支架使粘度杯杯口处于水平位置。
6. 用手或橡皮塞堵住漏嘴，杯中倒满测试样品。
7. 用一块干净平整的玻璃片从杯子边缘沿杯口向内平移，将多余的样品刮至外槽中，并封闭住杯口。如果不用玻璃片则可用直尺沿杯口刮去多余样品。
8. 先打开漏嘴（移去手或橡皮塞），然后水平移开玻璃片同时开始计时，并用温度计测定样品流束的温度。如果不用玻璃片则打开漏嘴的同时进行计时。
9. 当流束线出现第一次断流时停止计时并读取计时秒数（精确到0.2秒），同时确认温度漂移符合规定（不超过±0.2℃）。
10. 重复测定三次，每次用同一物料的新样品。三次测定的平均值作为该样品的流出时间，按前述公式计算粘度。
11. 每次测定后，要用合适的溶剂和软毛刷清洗杯子。任何情况下都不要用金属清洗工具与杯体相接触。必须特别细心清洗漏嘴孔，以免任何残膜沉积在内壁上或造成内壁划痕。
12. 在室温变化的环境中做测定，福特粘度杯需要使用恒温控制套。
注意事项
1. 试验方法的重现性取决于：
F 流杯的尺寸精度
F 测量时的温度
F 流体的牛顿特性
2. 为保持福特粘度杯的准确性，清洁工作要及时，使用和收藏应轻拿轻放，避免碰跌。使用一定时间后应按ASTM D1200规定对杯子进行校准。校准核对频度取决于杯子的使用频率以及用户对杯子的保护程度。建议用户每年送制造厂或相关机构作一次校准。
3. ASTM D 1200对福特杯的精密度有如下说明：
F 重复性：同一操作者在不同时间测得的二个结果，如果它们的差值大于8%，则认为可疑。
F 再现性：不同操作者在不同实验室测得的二个结果，如果它们的差值大于20%，则认为可疑。

登王水性涂料（安庆廠）实验室一隅

登王涂料创立于1986年11月，主要产制工业用烤漆、喷漆及各种环氧树脂相关应用产品，30多年以来，登王公司不断研究发展与创新，先后开发轮圈涂料、自行车涂料 、塑胶涂料、保温杯涂料、水性涂料 、粉末涂料、重防腐涂料、地板涂料、粘合剂（A.B胶/复合材胶）、渔具涂料、灯饰涂料、运动器材涂料、工具机涂料、木器涂料、鞋材钮扣金属涂料广泛的应用在各行各业。可直接联系全国统一客服热线：400-828-1501/0512-63966888我们期待您的来电
